在工业领域,离心风机作为重要的配套设备,正被广泛应用于冶金、电力、水泥、石油化工等众多行业。了解工业离心风机的生产制造流程,对于企业把控产品质量、提高生产效率至关重要。接下来,我们就详细探讨一下工业离心风机的生产制造流程。
原材料准备
工业离心风机的不同部件需要使用不同的原材料。例如,进风口法兰的连结板客户要求为Q235A,进风管(锥形)客户要求是H62(黄铜);叶轮资料客户要求选用不锈钢(1Gr18Ni9Ti);轮毂客户要求资料为Q235A 。这些原材料的选择是根据客户的要求结合部件的功能和性能要求来确定的,以确保风机整体的质量和可靠性。
部件制作
进风口相关部件
进风口法兰可采纳卷制,或整体割法兰的方式制作,然后按图纸要求划线、钻孔,再按平面度及圆度要求整形,校订合格。进风管(锥形)则按齐心锥体的睁开图,冷作下料扇形,接着进行组焊,按图纸要求组对,焊接坚固后整形、打磨平坦,最后进行喷砂、镀锌处理。

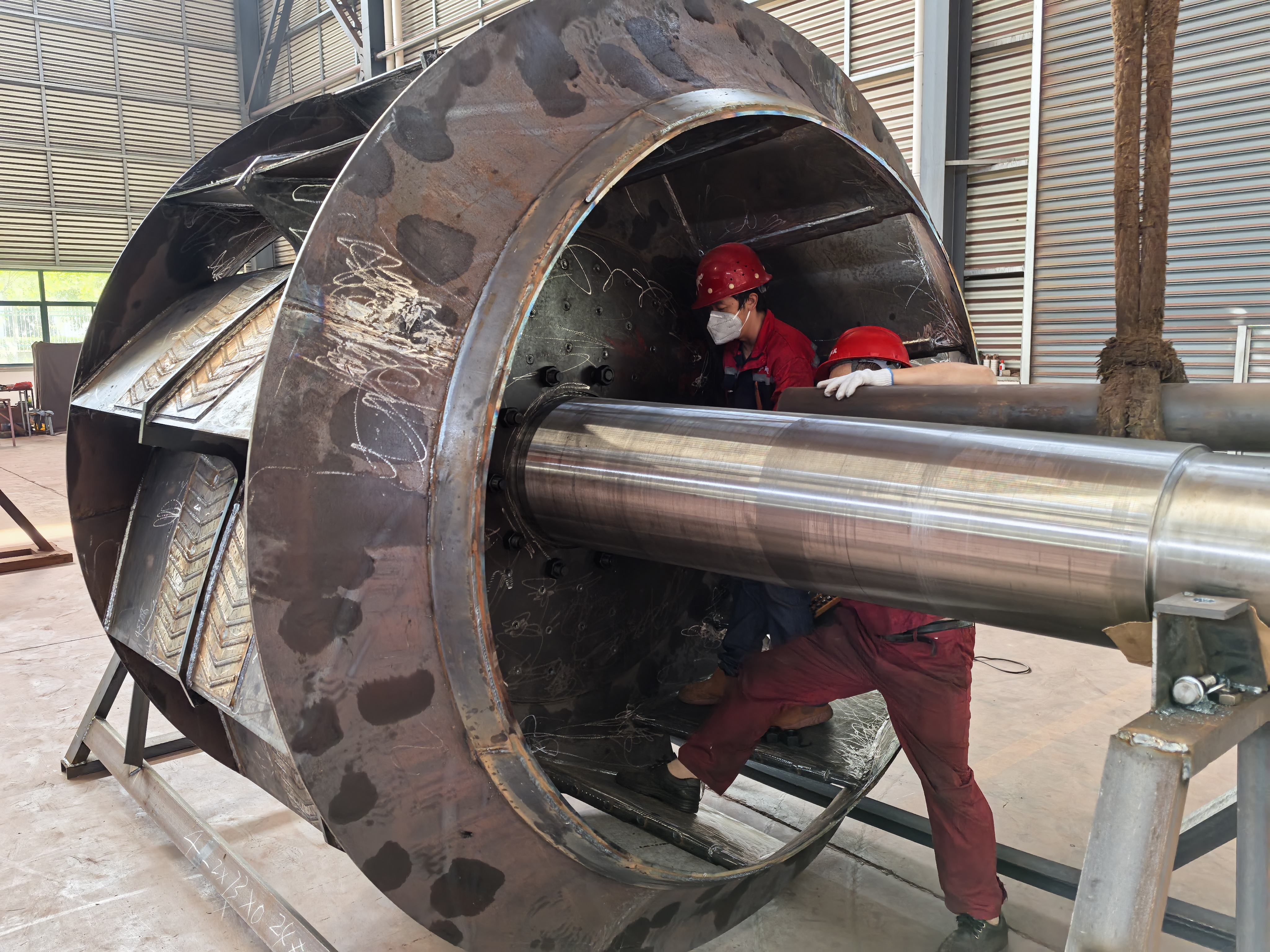

叶轮
叶轮的前、后盘需要进行下料、车(可多片夹)、模板配钻孔等操作;叶片则先下料,再冲制成形。整个叶轮的制作需严格按照《离心风机叶轮制作工艺》进行,以保证叶轮的精度和性能。
轮毂
轮毂客户要求为Q235A,同样详细按照《离心风机叶轮制作工艺》来制作,确保其与叶轮等部件的匹配性和稳定性。
组装环节

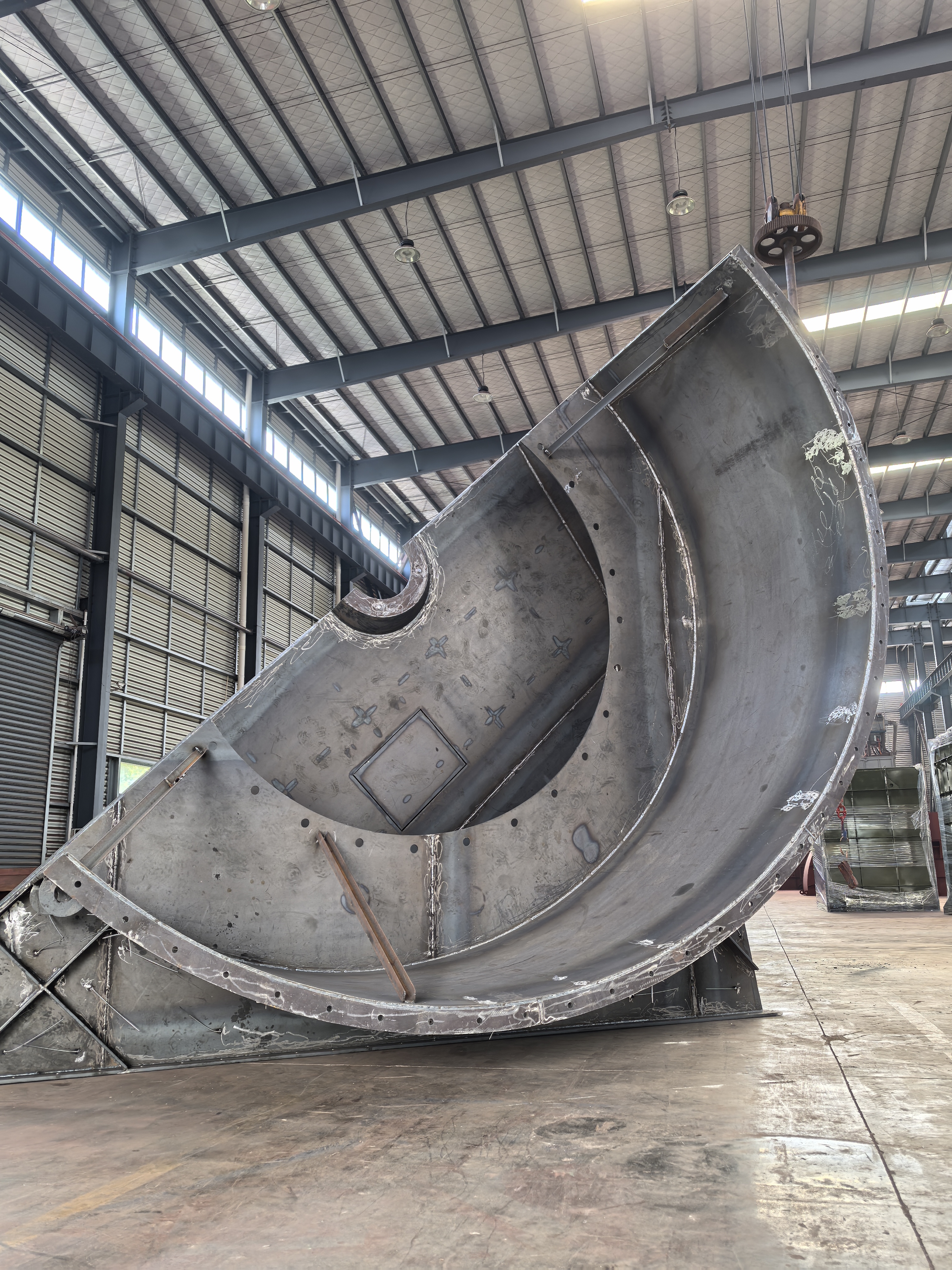

离心式风机由机壳、主轴、叶轮、轴承传动机构及电机等组成。在组装时,要将各个制作好的部件按照设计要求进行精准安装。机壳由钢板制成,要保证其坚固可靠,组装时需注意其整体的密封性和稳定性。主轴、叶轮等部件的安装要保证其同心度和平衡度,转子应做过静平衡和动平衡,以确保转动平稳,性能良好。
质量检测与调试
组装完成后,需要对工业离心风机进行全面的质量检测。检测内容包括部件的连接是否牢固、各部件的运行是否顺畅、风机的风量、风压等性能指标是否符合设计要求等。同时,还需要进行调试工作,根据实际需求调整风机的运行参数,确保其在不同工况下都能稳定、高效地运行。
以安徽庐风风机有限公司为例,该公司拥有多年的风机制造经验,通过对风机的优化设计、完善的制造工艺和严格的质量标准,确保了风机持久、稳定可靠。这也充分说明了严格遵循工业离心风机的生产制造流程对于产品质量的重要性。
总之,工业离心风机的生产制造流程涵盖了原材料准备、部件制作、组装、质量检测与调试等多个环节。每个环节都需要严格把控,才能生产出高质量、性能稳定的工业离心风机,满足工业生产的需求。
